黏土砖有哪些性能？

天美mv在线观看官网-麻花星空mv天美-麻花星空mv天美大象-天美影院糖心-天美影院在线观看免费文章出处：正耐实业耐火砖厂家 / 发表时间：2019-06-10

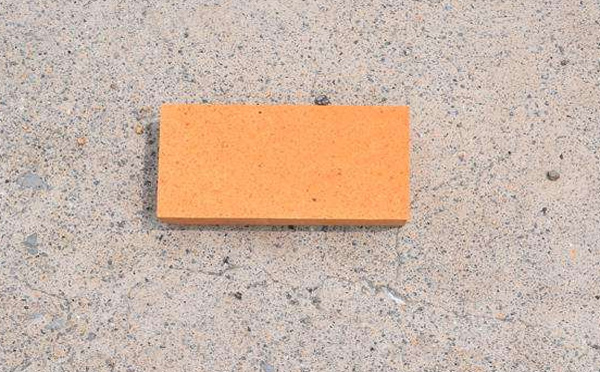

粘土砖归于弱酸性耐火材料。由于化学构成的动摇范围较大，出产办法不一样，烧成温度的差异，使粘土砖的性质改变较大。普通粘土砖依据构成中Al2O3含量的多寡分为(NZ)一40、(NZ)一35、(NZ)一30三种商标。粘土砖的耐火度在1600℃以上，可是荷重软化开端温度很低，只要1250～1300℃，而且荷重软化开端温度和终了温度(fflJ40％变形温度)的距离很大，这个距离约为200～250℃。粘土砖这一性质十分首要，它使得粘土砖尽管具有不太高的耐火度，但仍能适用于很多高温热工设备。粘土砖的耐急冷急热性较好，在850℃水冷次数可达10～25次。粘土砖能反抗弱酸性渣腐蚀，对碱性渣的反抗力稍差，增加Al2O3的含量，能够提高抗碱性渣的能力。

粘土砖以粘土（包括页岩、煤矸石等粉料）为主要原料，经泥料处理、成型、干燥和焙烧而成。中国在春秋战国时期陆续创制了方形和长形砖，秦汉时期制砖的技术和生产规模、质量和花式品种都有显著发展，世称“秦砖汉瓦”。普通砖的尺寸为240毫米×115毫米×53毫米，按抗压强度（牛顿/平方毫米，N/mm2）的大小分为MU30、MU25、MU20、MU15、MU10、MU7.5这6个强度等级。粘土砖就地取材，价格便宜，经久耐用，还有防火、隔热、隔声、吸潮等优点，在土木建筑工程中使用广泛。废碎砖块还可作混凝土的集料。为改进普通粘土砖块小、自重大、耗土多的缺点，正向轻质、高强度、空心、大块的方向发展。灰砂砖以适当比例的石灰和石英砂、砂或细砂岩，经磨细、加水拌和、半干法压制成型并经蒸压养护而成。粉煤灰砖以粉煤灰为主要原料，掺入煤矸石粉或粘土等胶结材料，经配料、成型、干燥和焙烧而成，可充分利用工业废渣，节约燃料。
中国的粘土砖Al2O3含量一般多在40%以上，Fe2O3含量小于2.0～2.5%。配料中熟料为65～85%，结合粘土为35～15%。将粉碎的结合粘土和磨细的熟料混磨,再与颗粒熟料一起配制成半干泥料,高压成型,在约1400℃下烧成，性能较好。粘土砖在高温下呈弱酸性，抗碱性熔渣侵蚀的能力稍差,但随Al2O3含量提高而增强。热稳定性较硅砖、镁砖（见镁质砖）等为好。
质量合格的高炉粘土砖经干燥处理后真空磷酸浸渍、二次低温烧成的磷酸浸渍制品，用于砌筑高炉炉身上部炉衬。

*本文出自：http://upstreamedia.com/wenti/165.html 转载请注明出处。

上一篇：什么是粘土砖粘土砖的作用都有哪些下一篇：粘土保温砖性能有哪些，价格一般是多少？

耐火泥价格以及厂家耐火泥种类2019-06-17

<bdo id='z3gnz'><sup id='z3gnz'><div id='z3gnz'><bdo id='z3gnz'></bdo></div></sup></bdo>
